10ДП-12, 10ДП-24
20ДП-12, 20ДП-24
30ДП-12, 30ДП-24
50ДП-12, 50ДП-24
75ДП-24, 75ДП-33, 75ДП-48
|
|
Призначення
Блоки живлення призначені для живлення постійним
стабілізованою напругою пристроїв промислової
електроніки, автоматики та електротехніки. Блоки живлення
випускаються у стандартному корпусі для монтажу на DIN-рейку 35мм.
Усі блоки випускаються на одну вихідну стабілізовану
напругу (діапазон вихідних значень – від 5 до 48 В).
|
 |
Функціональні можливості
- Широкий діапазон вхідної напруги
- Захист від перевищення та зниження вхідної напруги;
- Захист від перегріву
- Можливість зміни вихідної напруги;
- Захист від короткого зимакання в навантаженні;
- Світлодіодна індикація ввімкненого стану.
Технічні характеристики
|
№ п/п
|
Найменування параметру
|
Од. вим.
|
Значения
|
| 10ДП |
20ДП |
30ДП |
50ДП |
75ДП |
| -12 |
-24 |
-12 |
-24 |
-12 |
-24 |
-12 |
-24 |
-42 |
-33 |
-48 |
|
1. Вхідні параметри
|
| 1 |
Ном. напруга |
В |
~220 |
| 2 |
Діапазон напруги |
В |
~150...~250 |
| 3 |
Мiн. напруга роботоспроможності |
В |
~95 |
| 4 |
Частота мережі живлення |
Гц |
47...430 |
| 5 |
Рекомендованний запобіжник |
А |
0,5 |
1 |
2 |
3 |
3,5 |
|
2. Вихідні параметри
|
| 1 |
Ном. напруга |
В |
12 |
24 |
12 |
24 |
12 |
24 |
12 |
24 |
24 |
33 |
48 |
| 2 |
Точність встановлення напруги |
% |
±2 |
| 3 |
Загальна нестабільність напруги |
% |
±4 |
| 4 |
Дінамічна нестабільність напруги |
% |
±2 |
±3 |
| 5 |
Загальні пульсації напруги |
мВ |
50 |
120 |
| 6 |
Ном. струм |
A |
0,8 |
0,4 |
1,6 |
0,8 |
2,5 |
1,25 |
4 |
2 |
3 |
2,2 |
1,5 |
| 7 |
Діапазон струму |
% |
0...120 |
| 8 |
Номінальна потужність |
Вт |
10 |
20 |
30 |
50 |
75 |
| 9 |
Макс. потужність |
Вт |
12 |
24 |
36 |
60 |
80 |
| 10 |
Частота перетворення |
кГц |
132 |
130 |
| 11 |
ККД |
% |
82 |
|
3. Загальні параметри
|
| 1 |
tC діапазон експлуатації |
C |
-10…+50 |
| 2 |
tC діапазон зберігання |
C |
-20…+70 |
| 3 |
Відносна вологість |
% |
<90 |
| 4 |
Атмосферний тиск |
кПа |
88…108 |
| 5 |
Режим роботи (експлуатації) |
|
Довготривалий, природна вентіляція |
| 6 |
Габаритні розміри |
мм |
Див. креслення |
| 7 |
Маса, не більше |
г |
70 |
120 |
200 |
300 |
300 |
| 8 |
Виконання та матеріал корпусу |
|
Пластмасовий корпус для монтажу на DIN-рейку |
| 9 |
Підключення вхід |
|
Клемник підг винт (дріт 0,5-1,5мм)
2) |
| 10 |
Підключення вихід |
|
Клемник підг винт (дріт 0,5-1,5мм)
2) |
Відкрити паспорт на виріб
|
Оригінал креслення
|
|
|
15ДПФ-12, 15ДПФ-24
|
|
Призначення
Блоки живлення призначені для живлення постійною
стабілізованою напругою відеокамер, а також пристроїв
промислової електротехніки, автоматики та електротехніки.
Блоки живлення випускаються у стандартному корпусі для монтажу
на DIN-рейку 35мм.
|
|
|
Функціональні можливості
- Широкий діапазон вхідної напруги. Додатковий
фільтр синфазних завад після виходу. Знижує рівень
високочастотних завад, що проходять живленням на навантаження;
- Захист від перевищення та зниження вхідної напруги;
- Захист від перегріву
- Регулювання вихідної напруги;
- Захист від короткого зимакання в навантаженні;
- Світлодіодна індикація наявності виходної напруги.
Технічні характеристики
|
№ п/п
|
Найменування параметру
|
Од. вим.
|
Значення
|
|
1. Вхідні параметри
|
| 1 |
Ном. напруга |
В |
~220 |
| 2 |
Діапазон напруги |
В |
~150...~250 |
| 3 |
Мин. напруга роботоспроможності |
В |
~95 |
| 4 |
Частота мережі живлення |
Гц |
47...430 |
|
2. Вихідні параметри
|
| 1 |
Ном. напруга |
В |
12...16 |
| 2 |
Точність встановлення напруги |
% |
2 |
| 3 |
Загальна нестабільність напруги |
% |
4 |
| 4 |
Дінамічна нестабільність напруги |
% |
2 |
| 5 |
Загальні пульсації напруги |
мВ |
50 |
| 6 |
Номінальний струм |
A |
0,9 |
| 7 |
Діапазон струму |
% |
0...120 |
| 8 |
Номінальна потужність |
Вт |
15 |
| 9 |
Максимальна потужність |
Вт |
|
| 10 |
Частота перетворення |
кГц |
132 |
| 11 |
ККД |
% |
82 |
|
3. Параметри ЕМС та безпеки
|
| 1 |
Напруга ізоляції вхід-вихід |
кВ |
4 |
| 2 |
Опір ізоляції |
МОм |
20 |
| 3 |
Стандарти ЕМС |
|
ГОСТ Р 51318.14.1-99 |
| 4 |
Стандарти безпеки |
|
ГОСТ 12.2.006-87 (МЭК65-85) |
|
4. Загальні параметри
|
| 1 |
tC діапазон експлуатації |
C |
-10…+50 |
| 2 |
tC діапазон зберігання |
C |
-20…+70 |
| 3 |
Відносна вологість |
% |
<90 |
| 4 |
Атмосферний тиск |
кПа |
88…108 |
| 5 |
Режим роботи (експлуатації) |
|
Довготривалий, природна вентіляція |
| 6 |
Габаритні розміри |
мм |
див. креслення |
| 7 |
Маса, не більше |
г |
70 |
| 8 |
Виконання та матеріал корпусу |
|
Пластмасовий корпус для монтажу на DIN-рейку |
| 9 |
Підключення вхід |
|
Клемник підг винт (дріт 0,5-1,5мм)
2) |
| 10 |
Підключення вихід |
|
Клемник підг винт (дріт 0,5-1,5мм)
2) |
Відкрити паспорт на виріб
|
|
Оригінал креслення
|
|
|
Імпульсний стабілізатор напруги 1СН-2412, 1СН-4812
|
|
Призначення
Імпульсний знижувальний стабілізатор напруги з додатковим фільтром LC по виходу, призначений для живлення відеокамер від централізованого джерела постійної напруги.
|
|
Функціональні можливості
- Високий ККД;
- Широкий діапазон вхідної напруги
- Компактність;
- Стандартний перелік вбудованих захистів (тепловий, струмовий, від перевищення вихідної напруги);
- Додатковий перешкодоподавлюючий фільтр по виходу.
Технічні характеристики
|
№ п/п
|
Найменування параметру
|
Од. вим.
|
Значення
|
| 1 |
Діапазон вхідної напруги |
В |
18-55 |
| 2 |
Номінальний вихідний струм |
А |
1,0 |
| 3 |
Максимальний вихідний струм |
А |
1,5 |
| 4 |
Загальна нестабільність вихідної напруги |
% |
±3 |
| 5 |
Пульсації вихідної напруги |
мВ |
<50 |
| 6 |
Частота перетворення |
кГц |
50 |
| 7 |
Дінамічна нестабільність напруги |
% |
±5 |
Відкрити паспорт на виріб
|
|
|

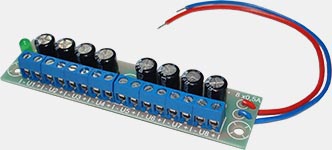

Розподільник напруги восьмиканальний ПК-8х0,5
|
|
Призначення
Розподільник напруги для відеоспостереження з додатковими фільтрами LC та індивідуальним захистом навантаження на кожен канал. До входу
підключається будь-яке джерело живлення 12В 50-70Вт (як модуль так і блок безперебійного живлення).
|
|
Технічні характеристики
|
№ п/п
|
Найменування параметру
|
Од. вим.
|
Значення
|
| 1 |
Робоча напруга |
В |
12 |
| 2 |
Струм навантаження максимальний |
А |
0,5 |
| 3 |
Кількість каналів |
шт |
8 |
|
|
